کد کالا:DK-H750
برد توسعه با تراشه STM32H750IBK6 و فرکانس 480 مگاهرتز و رم 16 مگابایت، پشتیبانی از نمایشگر، ارتباطات صنعتی (RS485/CAN) و ماژول‌های ارتباطی متنوع، مناسب پروژه‌های نهفته، صنعتی و اینترنت اشیا Development Board with STM32H750IBK6 Chipset, 480MHz with 16MB RAM, display support, industrial communications (RS485/CAN) and various communication modules, ideal for complex embedded, industrial and IoT projects, product GitHub link
توضیح معرفی محصول :
این برد توسعه ی پیشرفته بر پایه ی STM32H750IBK6 از خانواده ی STM32H7 طراحی شده که از هسته ی پرقدرت Cortex-M7 با فرکانس کاری 480 مگاهرتز بهره می برد و برای پردازش های سنگین، کنترل صنعتی و پروژه های چندرسانه ای کاملاً مناسب است.
برد مجهز به 16 مگابایت SDRAM با باس ۳۲ بیتی برای پردازش های گرافیکی و حافظه ای، حافظه فلش داخلی ۱۲۸ کیلوبایت و یک فلش خارجی QSPI با ظرفیت ۱۶ مگابایت است که امکان ذخیره سازی دیتا و کدهای سنگین را فراهم می سازد.
پشتیبانی از واحد LTDC جهت اتصال به نمایشگرهای رنگی، به همراه تاچ مقاومتی و خازنی، این برد را برای رابط های کاربری گرافیکی پیشرفته بسیار مناسب می سازد.
از نظر ارتباطات، برد شامل:
پورت اترنت با تراشه PHY LAN8720
ماژول GSM قابل انتخاب : M08-R
رابط RS485 ایزوله شده برای ارتباط صنعتی مطمئن
رابط CAN BUS برای شبکه های صنعتی
ماژول وای فای ESP8266 با اتصال مستقیم
شکاف SDCARD 4 بیتی برای ذخیره سازی دیتا
درگاه USB برای اتصال به انواع دستگاه ها
دارای RTC خارجی RX8010SJ برای نگه داری دقیق زمان فراهم شده است.
برد با ابعاد x1010 سانتی متر و طراحی ۴ لایه، با ورودی تغذیه ی وسیع 7 تا 35 ولت (0.05 تا 0.5 آمپر) ساخته شده که آن را برای محیط های صنعتی با نوسانات ولتاژ مناسب می سازد.
این برد توسعه یک راه حل کامل برای پیاده سازی سیستم های پیشرفته ی نهفته، پروژه های صنعتی، سیستم های مانیتورینگ و کنترل، و رابط های گرافیکی با توان پردازشی بالا است.
specifications:
MCU: STM32H750IBK6
RAM : 1MB internal + 16MB SDRAM 32bit
Flash: internal 128KB + 16MB external QSPI Flash
LTDC
TOUCH Resistive and Capacitive
ETHERNET with phy LAN8720
GSM : M08-R
ISOLATED RS485
CAN BUS
SDCARD 4bit
ESP8266
External RTC RX8010SJ or DS1307
USB Host/Device
Supply: 9-35V 0.05-0.5A
(10x10cm and 4 layer PCB)

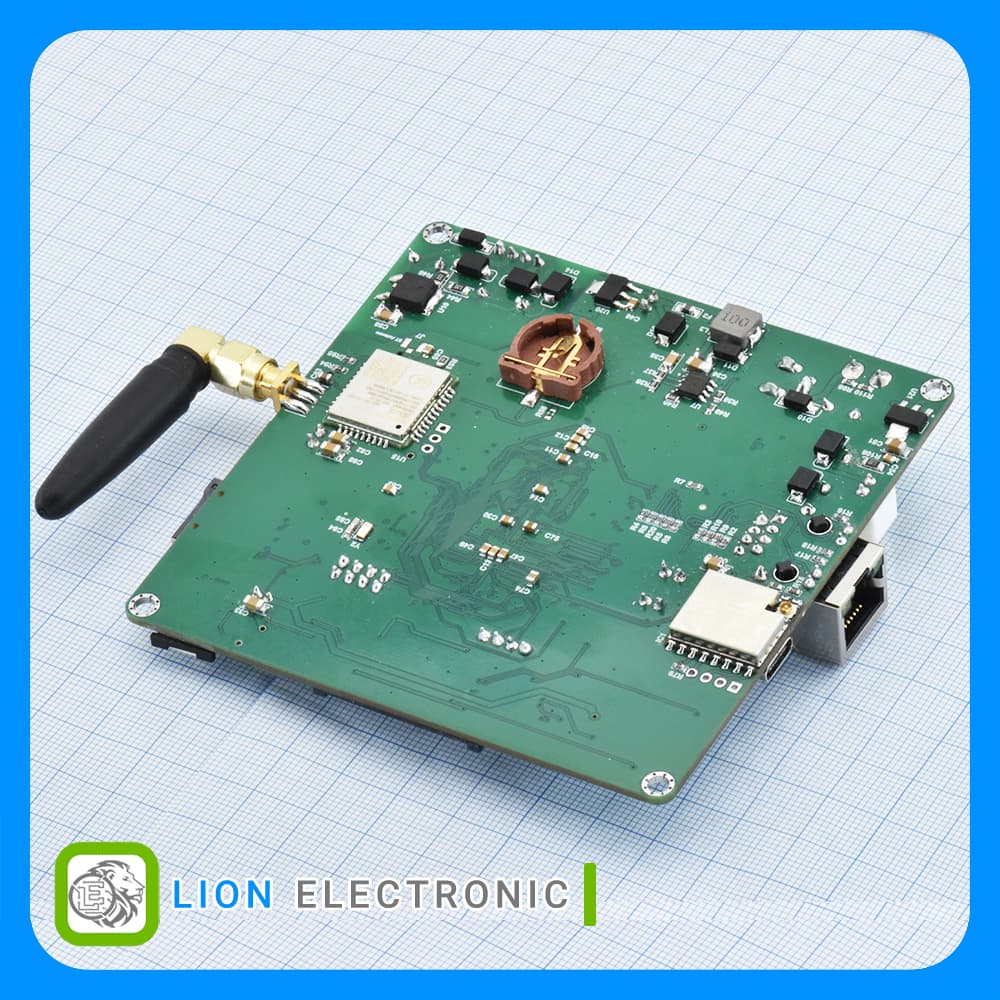

برد توسعه DK-H750-V2.2Part NumberARMProcessor TypeN/AMaximum RAM Capacity16MBInstalled RAM+70CMaximum Operating TemperatureSTMicroelectronicsProcessor BrandN/ACache Memory0CMinimum Operating TemperatureDevelopment BoardProduct TypeSTM32H750IBK6Chipsets480MHzFrequencyEthernet, CAN, USB, RS485Interface Type100mm x 100mmDimensions9V - 35VOperating Supply Voltage
